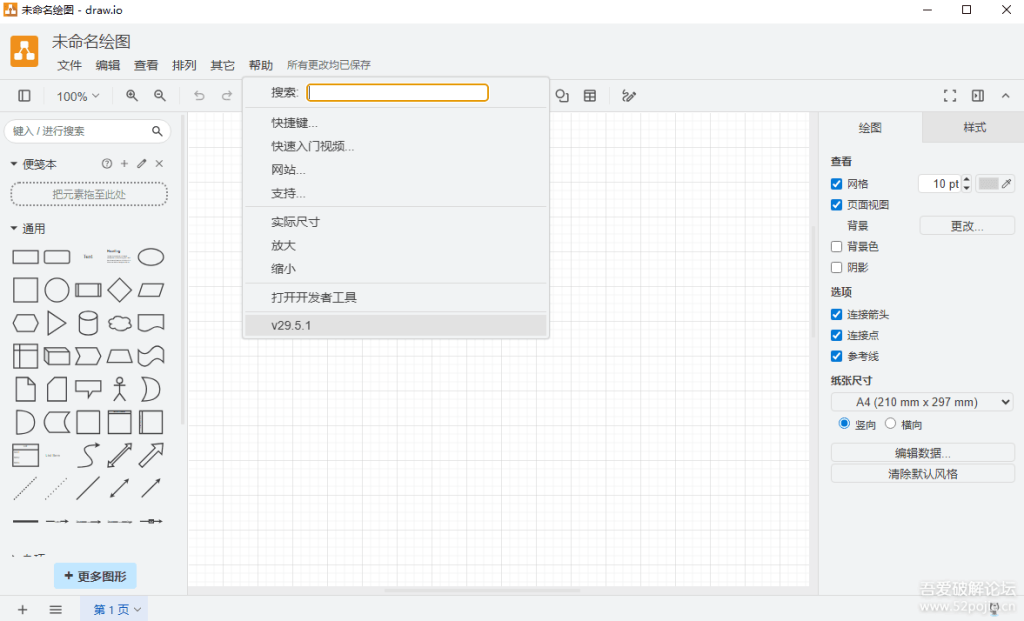

流程图绘制工具 Draw.io v29.7.8

一、发布原因：由于前面大佬发布的主题自动关闭，不再接受新的回复，故更新新版本需要重新开帖。

二、工具简介：draw.io是一款免费开源、无广告、跨平台的专业流程图工具，完美适配你的精益管理与标准流程梳理需求。

三、核心速览:
免费无限制：开源免费，无高级功能锁，无水印。
全平台可用：在线版、Windows/macOS/Linux 桌面版、VS Code 插件版全覆盖。
专业适配：支持流程图、UML、ER 图、网络拓扑、泳道图等，可直接导入 Visio (.vsdx) 文件。
安全高效：桌面版可完全离线使用，文件本地存储；.drawio 为 XML 格式，支持 Git 版本控制。

四、快速上手（两种方式）:
在线版（零安装）：打开浏览器访问 app.diagrams.net，选择 “设备” 保存到本地，即可新建绘图。
桌面版（推荐，离线优先）
官方下载：GitHub Releases 下载对应系统安装包（Windows 选 .exe/.msi，macOS 选 .dmg）。
快捷安装：Windows 可在 Microsoft Store 搜索 “diagrams.net”；macOS 用 brew install –cask drawio。
安装：Windows 按向导下一步；macOS 拖拽到 Applications 文件夹。

五、高效绘图三步法：
选模板：新建时选择 “流程图”“UML 类图” 或空白图，快速起步。
拖放绘图：左侧形状库拖拽图形，悬浮图形点蓝色箭头自动连线，或从绿色连接点手动连线。
导出分享：文件 → 导出为，选择 PNG、SVG、PDF 或 .drawio 源文件，满足报告与演示需求。

六、实用技巧（适配标准管理）：
批量排版：多选图形 → 右键，用对齐、分布功能快速规范图表，符合精益管理审美。
复用标准：将常用流程片段存为 “自定义库”，或导出模板，统一团队绘图标准。
版本管控：用 .drawio 源文件提交 Git，便于追溯流程变更记录。
隐私优先：桌面版默认本地存储，处理敏感流程时无需联网，数据更安全。

七、常见问题：
安装失败：Windows 右键以管理员身份运行；macOS 按住 Control 点击打开，允许运行。
找不到中文：设置 → 语言，选择 “中文（简体）”，重启生效。
Visio 兼容：直接打开 .vsdx 文件，编辑后可导出为 Visio 格式，无缝衔接旧文件。
